节能、智能、静音-川源纸巾行业真空技术解决方案

在纸巾生产过程中，烘干脱水、折叠、复卷、分切等关键工序对气流的稳定性、吸附的精准性均有较高要求。真空系统在这些环节中承担着负压提供、纸幅吸附、张力控制及碎屑清理等职能，其性能直接影响到产品的加工质量与产线的运行效率。

川源（GSD）基于多年在真空负压产品领域的技术积累，产品线覆盖结构坚固的RSV真空风机、节能静音的IVR永磁变频罗茨真空机组、高效稳定的GVT空气悬浮真空泵，叠加全流程智能监控与远程管理平台，为纸巾生产行业打造一套节能、智能、静音的真空技术解决方案。

一、纸巾生产中的典型真空应用场景

1.烘干与脱水工艺

在纸巾生产过程中，烘干是原纸制造及加工前处理的关键环节，通常涉及压榨脱水、热风穿透干燥或真空辅助干燥。真空系统在此阶段的作用包括：

▸真空脱水：在网部或压榨部，通过真空辊或真空箱抽取湿纸幅中的游离水，降低进入烘干段前的纸张含水率，从而减少蒸汽或热风能耗。

▸辅助热风穿透干燥：对于高档面巾纸、棉柔巾等采用热风穿透干燥技术的产品，真空泵在纸幅下方形成稳定负压，引导热风均匀穿透纸张，提高干燥效率并保持纸张松厚感。

▸毛布脱水与清洁：在压榨毛布循环侧，利用真空抽吸去除毛布内残留水分和细小纤维，保持毛布透气性和脱水能力，延长其使用寿命。

▸气罩排湿辅助：在干燥部封闭气罩内，通过真空系统辅助排出湿热空气，改善干燥环境，防止水蒸气在纸张表面凝结。

2.折叠工艺

折叠工序通常包括原纸放卷、压花、折叠、计数、堆叠、包装等步骤。在此过程中，真空系统用于：

▸吸附定位：在纸张进入折叠工位时，通过负压将其稳定吸附在输送面或折叠辊上，防止偏移。

▸张力控制：保持纸张在折叠前的平整度，避免因张力波动导致的褶皱或折叠错位。

▸碎屑清理：及时吸除压花或折叠过程中产生的纸屑、粉尘，减少对后续包装的影响。

3.复卷工艺

复卷工序将大卷原纸重新卷绕成小卷，涉及退卷、压纹、分切、复卷、收卷等步骤。真空系统主要用于：

▸稳定纸幅张力：在纸张高速运行过程中，通过负压吸附辊或真空辊控制纸张张力，减少断纸率；

▸辅助分切：在分切刀附近提供负压，将切边废料或粉尘及时吸走，避免堆积；

▸紧密度控制：通过调节负压大小，影响卷绕时纸张层间的紧密度，满足不同产品规格要求。

4.其他辅助工序

在纸巾包装、输送、堆叠等环节，真空系统也常用于吸盘抓取、纸垛固定等动作，要求负压响应快、波动小。

二、川源核心产品矩阵

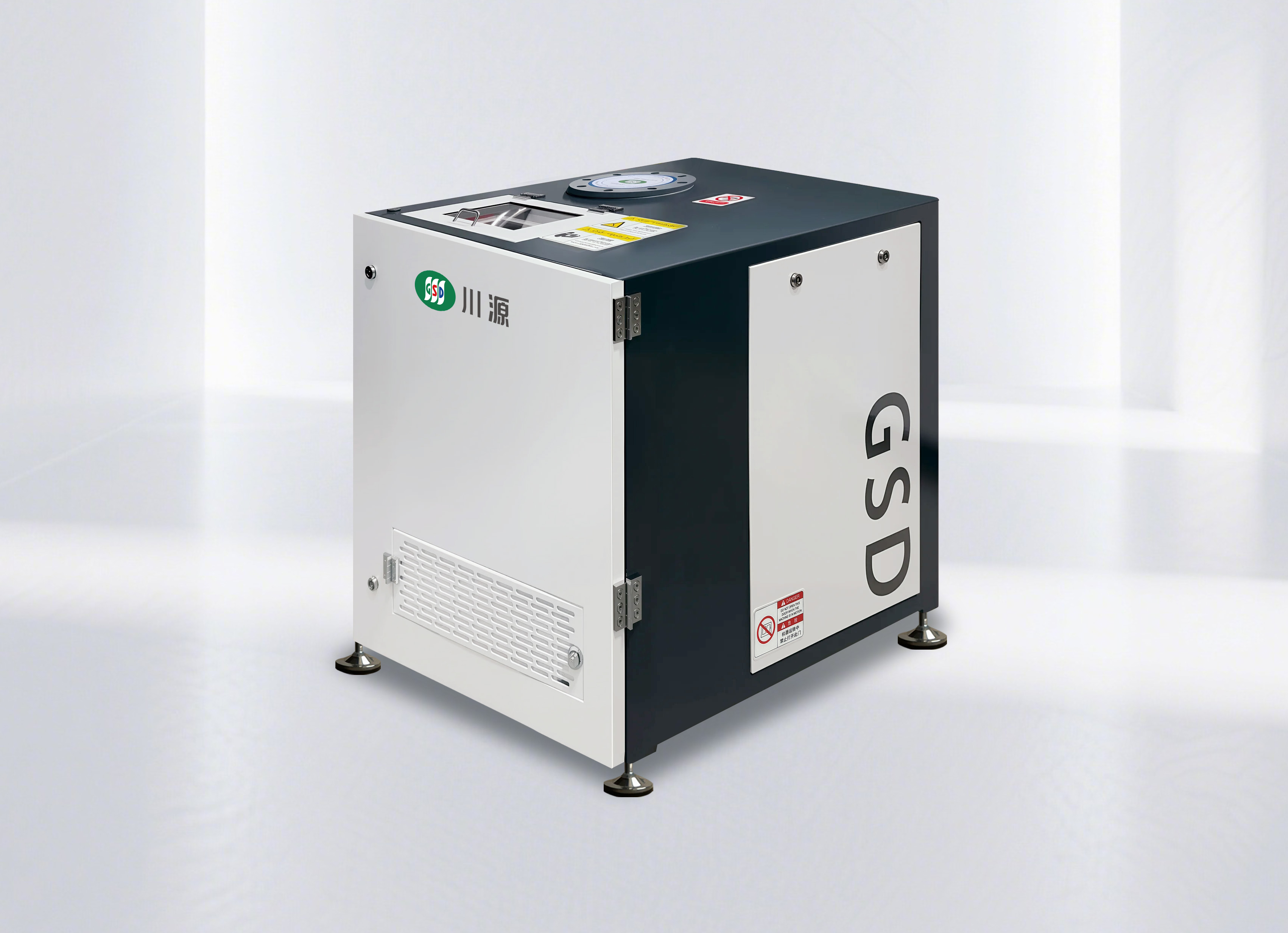

1.GVT空气悬浮真空泵

GVT采用先进悬浮气膜轴承技术，通过气动力支撑转子，实现转子与定子之间无接触、无摩擦的旋转运动，高效三元流叶轮直连于高速永磁同步电机，传动损失小，整机效率高，噪音低。同时配置先进调速控制技术和智能化管理系统，可以精确、稳定输出流量和压力。

设备特点：

•与传统水环式真空泵相比，节能效果达到30%以上。

• 无润滑油设计，避免油污污染。

• 高速永磁同步电机直连叶轮，效率可达98%。

• 整机噪音低于80分贝，可满足多场合静音需求。

• 实时监测设备运行状态，用户移动瑞，PC端同时管理。可远程回传所有数据便于统一管理与分析。

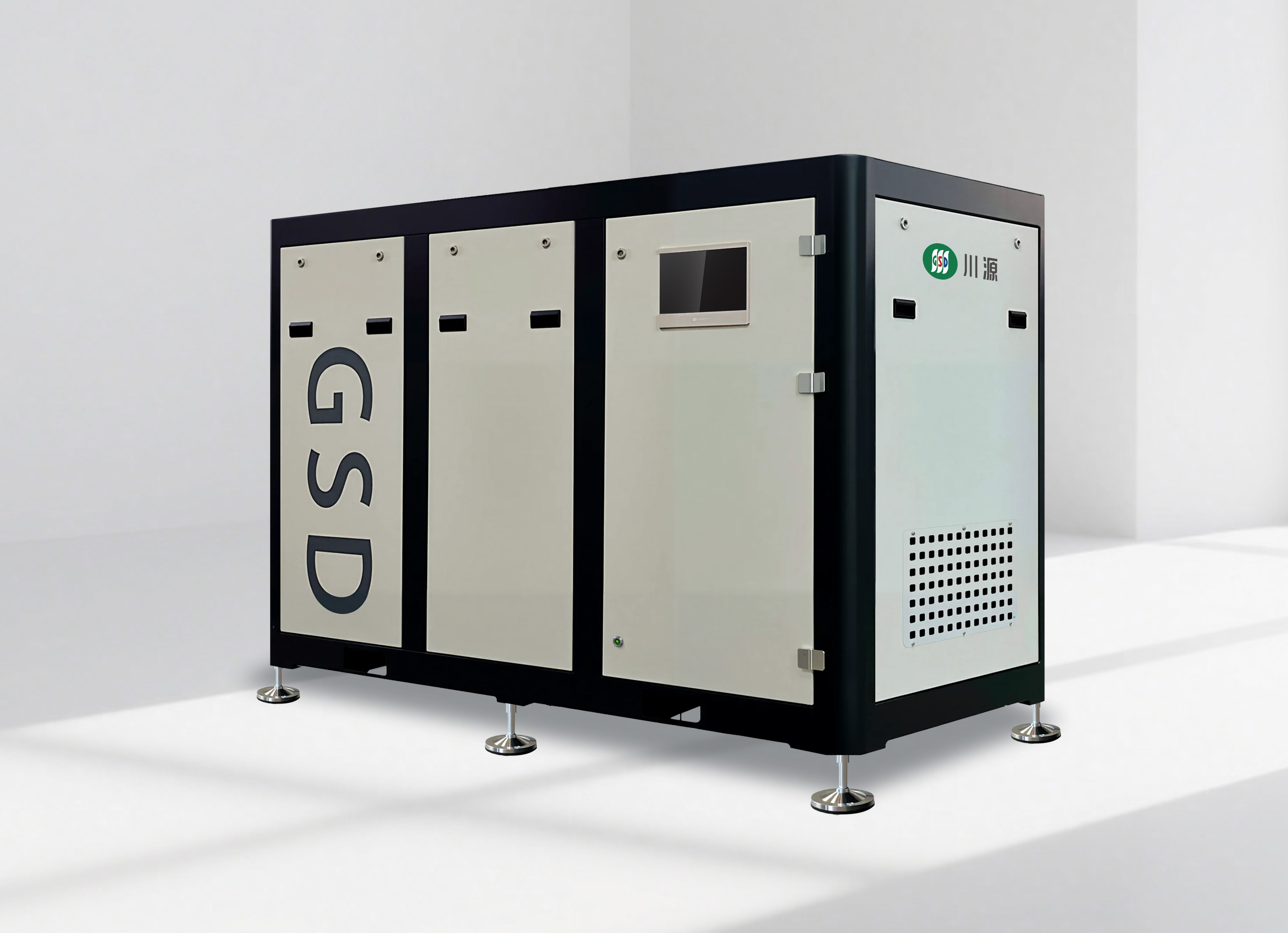

2.IVR永磁变频罗茨真空机组

IVR永磁变频罗茨真空机组搭载高效永磁同步电机，变频调速精准节能，低负载工况仍保持高效率，搭配静音机柜与智能监控，噪音低、风速调节精确、运行平稳，适用于造纸和纸巾生产等各种工艺环节。

设备特点：

• 超高效永磁同步电机，变频调速节能。

• 电机直接驱动叶轮，传动损失小，效率高。

• 智能化监测与控制，实时数据显示、采集、统一管理与分析。

• 采用优质吸音材料，机柜静音环保设计，有效降低运行噪音。

• 电脑动平衡校正，低振动低噪音。

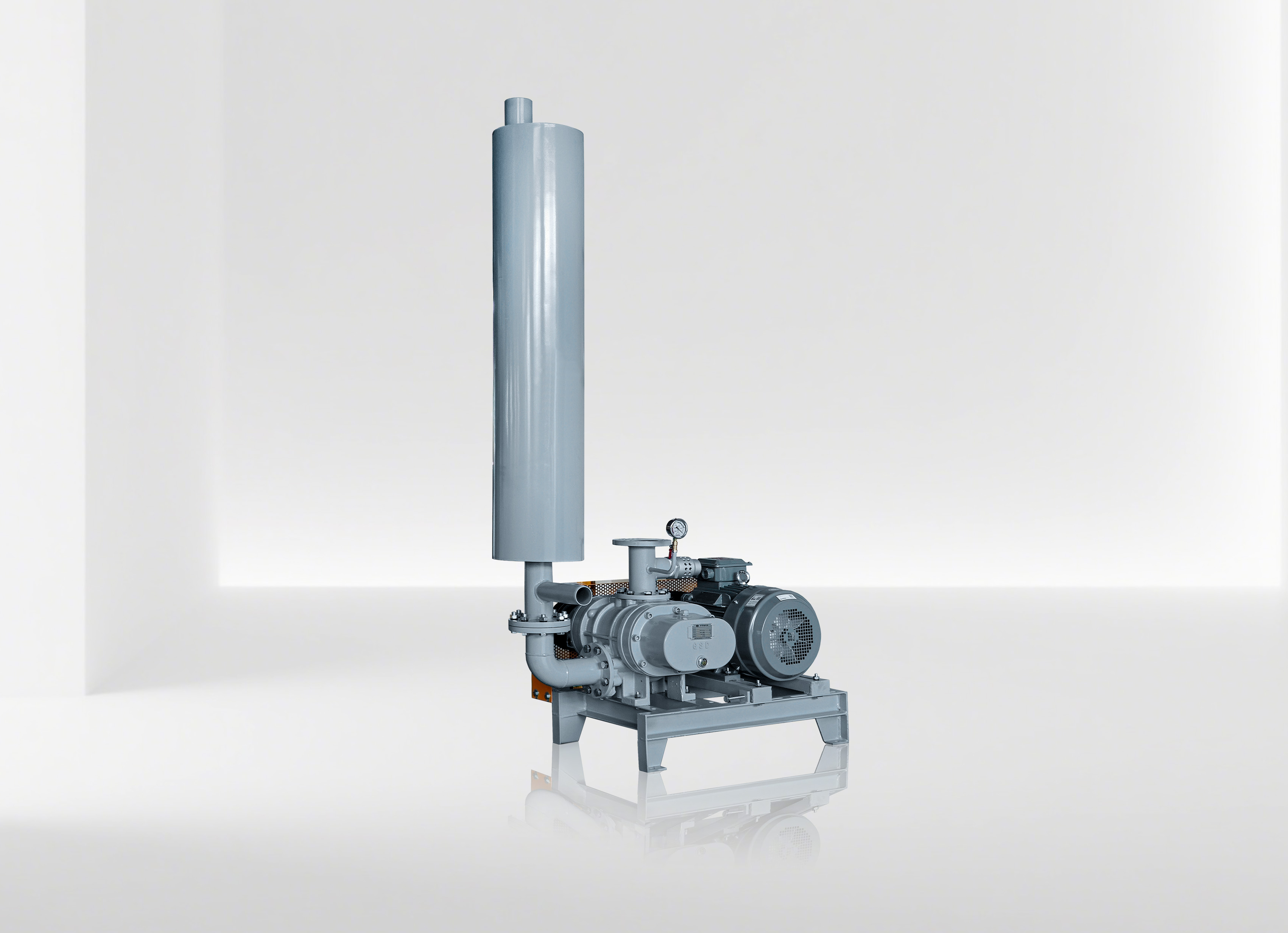

3.RSV真空风机

RSV真空风机构造简单坚固，风量稳定，压力变化对风量影响小，经电脑动平衡校正，低振动低噪音，广泛应用于造纸及纸巾生产过程中的真空脱水、干燥、折叠、吸附定位、张力控制、碎屑清理、纸张运输等。可根据现场状况及客户需求选择智能化监测与控制，实现实时数据的显示、采集、统一管理与分析。

设备特点：

• 负压调节范围宽（-1000mmAq至-6000mmAq），口径覆盖40mm至300mm。

• 叶轮采用六轴加工工艺，精度较高，运行平稳。

• 齿轮精度达5级，使用寿命长，噪音控制良好。

• 结构简单，维护方便。

三、智能运维体系

全流程监控：实时采集压力、流量、温度、能耗等数据，异常预警。

远程管理平台：移动端/ PC端远程操控、参数优化、故障诊断，降低运维成本。

服务支持：支持RS-485、以太网等多种通讯接口，便于接入用户控制系统。

四、性能对比

五、应用案例

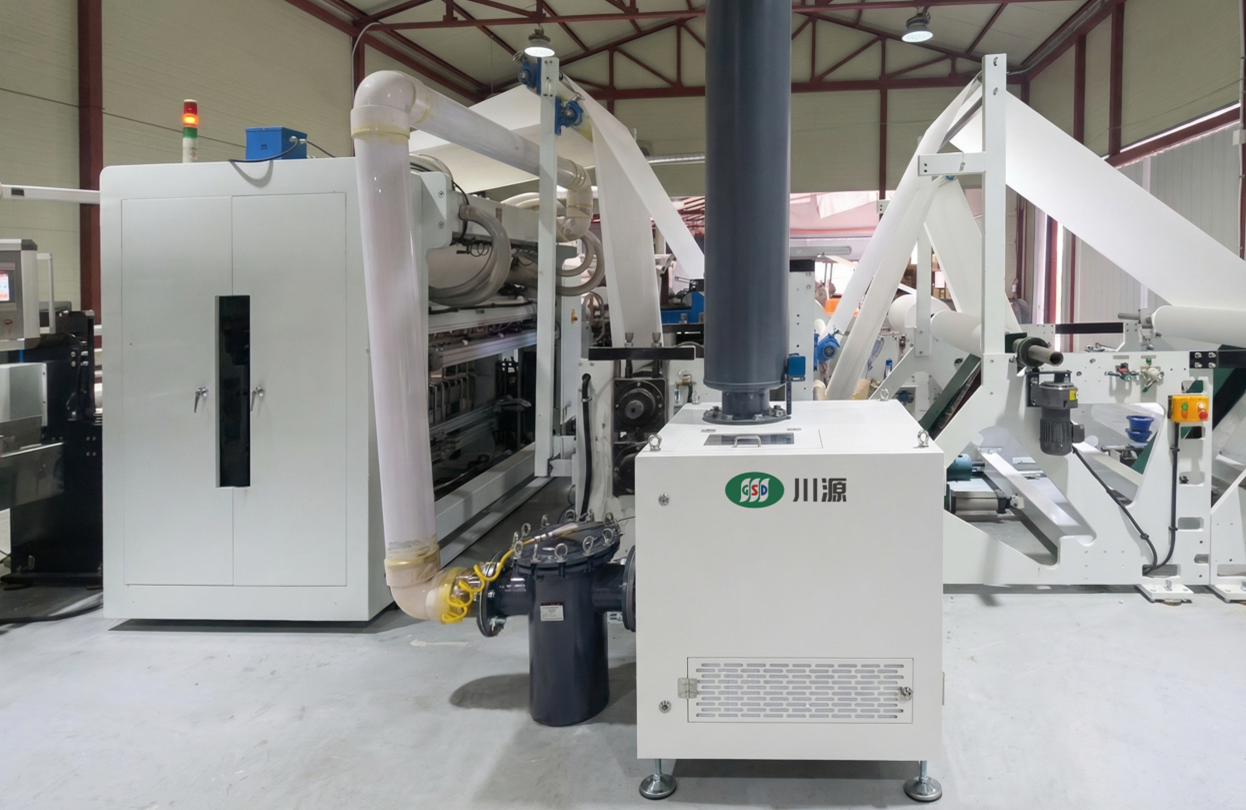

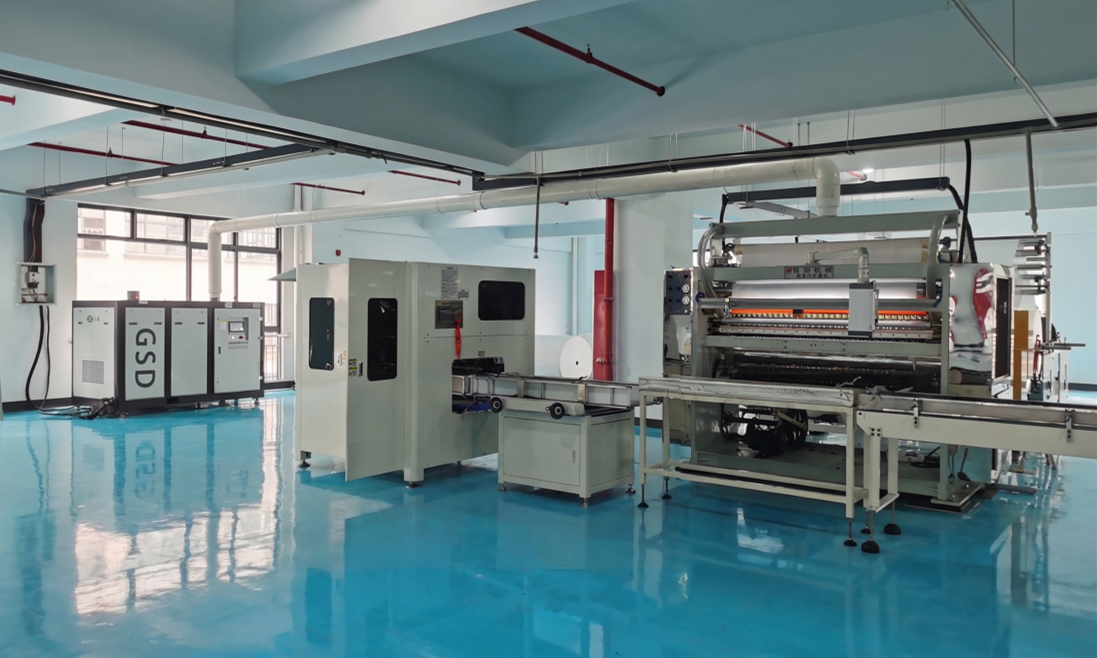

川源真空技术解决方案已在包括维达、恒安、理文、洁柔等纸巾及造纸企业中有实际应用，覆盖折叠、复卷、分切等关键工序。用户普遍反应设备运行稳定、节能降耗明显、维护保养方便快捷。
